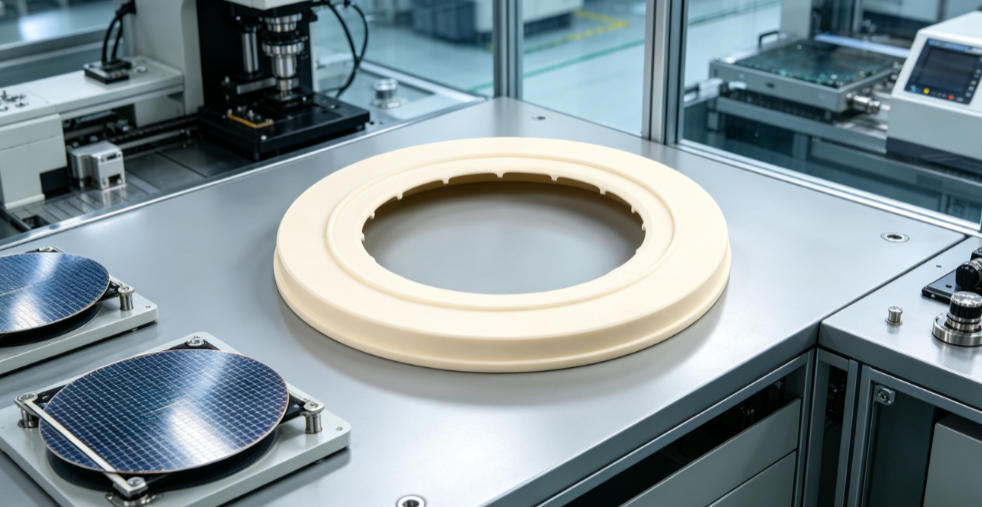

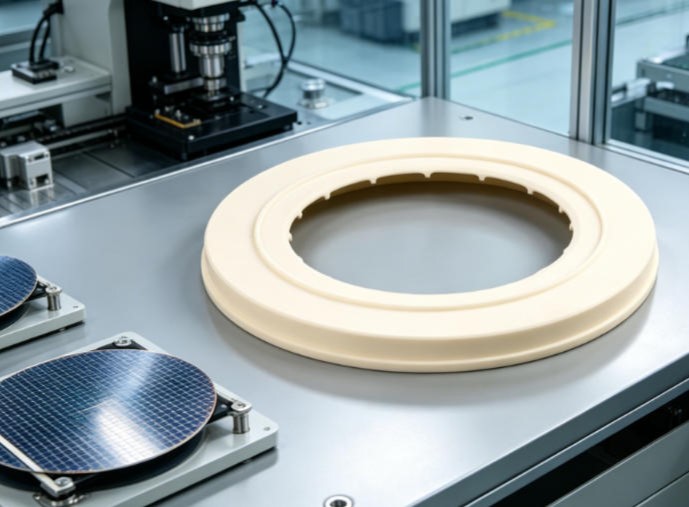

芯片制造的前道工序里，刻蚀和薄膜沉积是决定器件性能的核心步骤。晶圆被送入工艺腔室，直面高温、强腐蚀性等离子体和精密电场的持续冲击。而托住晶圆的那块夹盘，既要牢牢固定住这片极薄的硅片，又要在恶劣环境下保持自身不变形、不污染。氧化铝陶瓷，恰好满足了这些几乎矛盾的要求，入围加工使用红榜。那么它是如何承载需求的？以下铂源小编为您分享。

　　一）等离子体环境下的耐腐蚀能力

　　刻蚀时，氟基或氯基气体被激发为高活性等离子体，自由基具有极强的腐蚀性。金属部件在这种环境中会被快速侵蚀，更严重的是会释放金属颗粒污染晶圆，直接拉低良率。氧化铝陶瓷化学性质非常稳定，在氟、氯等离子体轰击下的腐蚀速率远低于金属，能从根源上减少颗粒污染。部分先进制程还会在夹盘表面涂覆高纯氧化钇涂层，进一步强化耐腐蚀表现，适应纳米级工艺对洁净度的极高要求。

　　二）静电卡盘的电绝缘基础

　　现代设备普遍用静电卡盘吸附晶圆，这对介电层材料的体积电阻率和击穿电压要求极高。氧化铝陶瓷正是制作介电层的理想选择。在陶瓷层间丝网印刷导电电极并高温共烧后，可制成能施加数千伏直流高压的静电卡盘。通电后，陶瓷表面与晶圆之间产生均匀的静电吸附力，将晶圆锁定在加工位置，同时把轻微翘曲的晶圆拉平，使其紧贴夹盘表面。这种紧密接触是热传导和电场均匀分布的物理前提。

　　三）温度均匀性的控制逻辑

　　刻蚀速率和膜厚对温度极为敏感，晶圆表面哪怕微小的温差都会导致工艺不均匀。氧化铝陶瓷在维持高绝缘性的同时，通过掺杂改性可获得较高的热导率。夹盘内部集成分区加热电极，能对晶圆不同区域独立控温，将中心到边缘的温差控制在极小范围内。夹盘背面通入冷却液或氦气，氧化铝陶瓷作为导热介质把工艺热量快速传递给水冷基板。晶圆与夹盘之间的氦气薄层，则是这条热传导路径上的关键环节。

　　四）纳米级平坦度的机械支撑

　　先进制程对晶圆平坦度有纳米级的严格要求。氧化铝陶瓷杨氏模量高、硬度极大，在反复的高低温循环和等离子体轰击下尺寸几乎不变化。这种机械稳定性让晶圆始终保持在绝对平面上，为温度场和电场的均匀分布提供了物理基准。高刚度也意味着夹盘在长期使用中不易产生微裂纹，从而延长了部件的更换周期。

　　五）多重功能的一体化集成

　　氧化铝陶瓷夹盘并非简单的载物板，而是集成了多重功能的结构化部件。它同时承担机械支撑、静电吸附、热传导和射频耦合等角色。在刻蚀工序中，它还通过建立直流自偏压，引导等离子体中的离子垂直轰击晶圆，实现各向异性的精细刻蚀。

　　综合可知，刻蚀与沉积工序对夹盘的要求可以用严苛来形容，扛得住等离子体腐蚀，承受得了高压电场，传导得了精密热量，维持得住纳米级平坦。氧化铝陶瓷以稳定的化学性质、优异的电绝缘性、可控的导热能力和极高的机械刚度，把这些看似冲突的需求统一在同一块材料上，为晶圆提供了洁净、平坦、温度均匀的工艺环境。这也是它在半导体核心零部件中难以被替代的根本原因。
