氧化锆陶瓷结构件在经过磨削、抛光等精加工后，表面和孔隙中会附着大量微观磨屑、金属结合剂残留及环境油污。如果清洗不彻底，这些污染物在后续装配、使用中可能造成配合面磨损、真空释气污染或涂层结合力下降。对于半导体设备、医疗器械、精密泵阀等高洁净度应用，清洗是决定零件品质的收官工序。那么。陶瓷加工厂家是怎么正确清洗的呢？本文康柏小编一文说清。

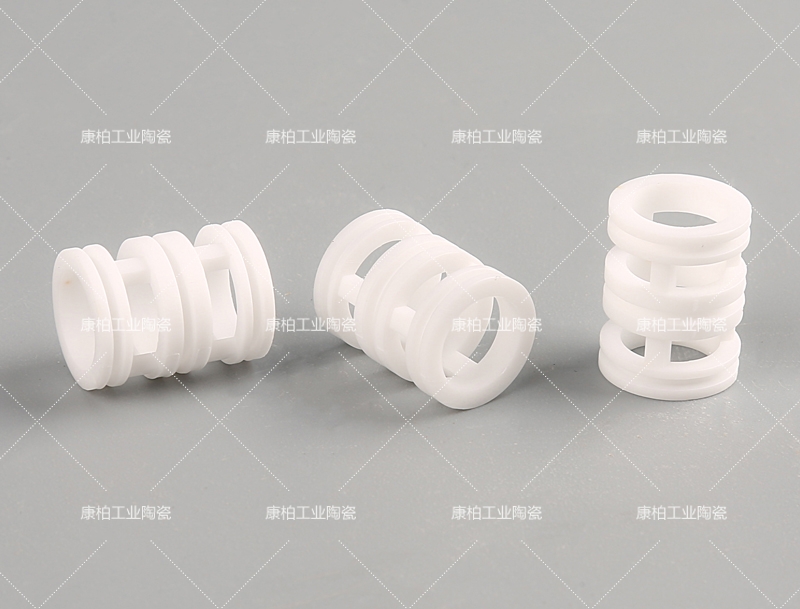

　　氧化锆陶瓷结构件的清洗流程：

　　一、预清洗去除大颗粒与浮油

　　加工后的氧化锆陶瓷结构件表面通常存在可见的磨屑或指印油污，直接进入精密清洗会过快污染清洗液。预清洗阶段采用无尘擦拭布蘸取无水乙醇或低残留碳氢清洗剂，对工件表面进行初步擦拭。对带有沟槽、螺纹、微小贯穿孔的零件，用洁净压缩空气配合尼龙软毛刷清除松动颗粒。此步骤可显著延长后续超声波清洗液的使用寿命。

　　二、超声波粗洗剥离乳化顽固油污

　　将氧化锆陶瓷结构件完全浸没于加热至40~60℃的清洗液中，通过超声波的空化效应作用于表面。粗洗通常持续10~15分钟，主要目的是将加工油、指纹油脂从陶瓷表面剥离并乳化。

　　清洗剂的选择需谨慎。推荐使用弱碱性水基清洗剂（pH 8~10）或非离子型表面活性剂溶液，它们对氧化锆的晶界腐蚀风险极低，且易于漂洗去除。避免使用含硅、含氯的溶剂，以及强酸强碱类清洗剂，防止残留离子影响介电性能或引发生物相容性问题。

　　三、多级超声波漂洗去除残留物和颗粒

　　氧化锆陶瓷结构件粗洗后，工件须立即转入去离子水或超纯水中进行超声波漂洗。通常设置2~3级逆流漂洗，每级5~10分钟。漂洗水温宜与粗洗液接近，以防温差过大给大尺寸或薄壁件带来热应力。

　　此阶段的关键在于保持漂洗水的洁净度。漂洗槽最好配置循环过滤系统，让清洗下来的颗粒及时被带走，避免重新沉积到工件表面。对于深孔和盲孔结构，应采用专用夹具固定工件，确保孔内水流能够自由交换，必要时在漂洗过程中辅助以缓慢的上下提动或喷流冲刷。

　　四、高洁净度要求的附加步骤

　　对于要求有机物残留量极低的应用如真空设备、光学接插件，可在最终漂洗后增加一道溶剂处理步骤。常用的做法是用高纯度异丙醇或无水乙醇进行喷淋或浸泡，置换掉工件表面的水分，从而实现干燥后无水渍、无白斑。对于植入类医疗器械，有时还需在洁净室环境下进行末道冲洗，使用注射用水或特定清洗液，进一步提升生物洁净度。

　　五、干燥确保无痕无水

　　氧化锆陶瓷的吸湿性极低，但复杂结构仍可能藏匿微量水分。干燥优先采用洁净热风循环干燥，温度设定在80~120℃，持续干燥至完全无水汽。要避免使用超过150℃的急热烘烤，尤其是对壁厚不均的大尺寸氧化锆陶瓷结构件，因为局部温升过快可能引入残余热应力。在亚微米级清洁度要求下，可采用真空干燥技术或异丙醇蒸汽干燥，利用溶剂蒸汽在工件表面冷凝并带走微小水珠，实现无痕干燥。

　　六、检验与洁净包装

　　干燥后的氧化锆陶瓷结构件应在千级或更高洁净度的环境下进行外观检查。在强光灯下目视无斑点、水痕、粉屑为基本要求，必要时用高倍显微镜检查边角及孔内状态。对要求更高的零件，可抽检做接触角测试以判断表面清洁度，或做颗粒物清洗实验。合格品应立即使用无尘包装袋抽真空或充氮密封，拒绝二次污染。

　　总之，氧化锆陶瓷结构件的清洗看似简单，实则需要根据零件的几何结构、表面粗糙度以及最终应用场景来针对性设计流程。通过规范的预洗、超声波处理、多级漂洗和受控干燥，可以稳定达到从工业洁净到医疗级洁净的不同标准，为最终产品的可靠性提供保障。
