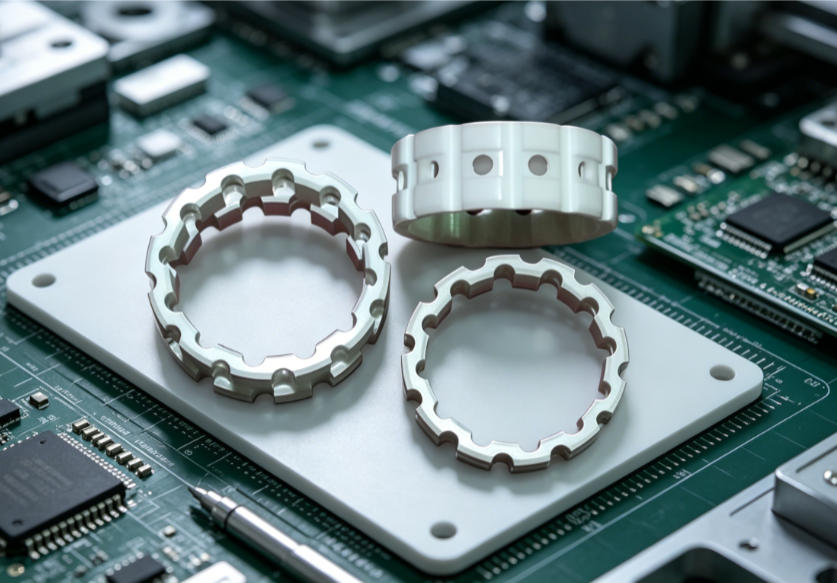

芯片封装测试与分选编带环节中，载盘与元器件高频接触，一个微小划痕就可能带来巨大损失。金属与工程塑料治具长期面临磨损碎屑、表面粗糙等问题，划伤始终是产线上的顽疾。那么，将载盘关键部件升级为氧化锆陶瓷治具，是否真能有效降低划伤率？康柏小编今日与您一同探究。

　　首先，氧化锆陶瓷治具是当前降低划伤率较为有效的材料方案，优势体现在三个方面。

　　一、高硬度从源头消除磨损碎屑

　　芯片划伤最常见的原因并非治具主动切割，而是治具自身磨损产生的微小硬质颗粒。金属治具硬度不足，反复接触后易脱落金属碎屑，这些碎屑嵌在表面形成无数微小切削刃。工程塑料虽然较软，却容易嵌入环境中的硬质粉尘，产生研磨效应，且易起毛刺，划伤风险同样较高。

　　氧化锆陶瓷硬度极高，是淬火钢的两倍以上，仅次于金刚石等超硬材料。面对芯片或普通粉尘的摩擦，其表面极难被磨出碎屑，从根本上杜绝了因治具自身磨损导致的二次划伤。没有了颗粒来源，划伤发生率自然大幅下降。

　　二、极致光洁与低摩擦减少接触损伤

　　划伤的另一成因是接触面的微观粗糙度。氧化锆陶瓷经精密研磨抛光后，可达到镜面级光洁度，表面几乎不存在能划伤芯片的微观凸起。同时，氧化锆与硅、金属引脚的摩擦系数较低，减少了黏着和滑移阻力，使芯片在载盘槽内的拾放动作更加顺畅，避免了因卡涩、挤压造成的损伤。

　　三、化学惰性与永久防静电应对隐形威胁

　　很多场景中，划伤还伴随腐蚀和静电干扰。助焊剂残留、清洗溶剂等微腐蚀环境会使金属表面生锈，形成粗糙点进而划伤芯片。氧化锆属于陶瓷材料，完全不受锈蚀影响，也不会释放金属离子污染裸芯片。此外，通过掺杂或添加导电相，可制成体相导电的防静电氧化锆陶瓷，其导电性持久均一，不像普通防静电塑料依靠表面活性剂会逐渐磨损失效，能持续导走分选过程产生的静电，避免因静电吸附微粒引起的划伤。

　　当然，氧化锆陶瓷并非适用于所有场景，工程应用需扬长避短。它硬度高但脆性大，加工难度较高、成本偏高，设计时应当对锐角倒钝、避免薄壁结构，并做好与金属底座的缓冲连接。氧化锆密度较大，对高速分选设备的惯量和电机负载需要重新校核。若成本敏感，可仅将吸嘴、导槽、定位块等直接接触芯片的关键件替换为氧化锆陶瓷件，基体仍用金属，同样能解决大部分划伤问题。

　　总的来说，针对芯片划伤源于治具碎屑、表面粗糙或静电吸附这几个核心痛点，改用精密抛光、倒角完善且具备抗静电性的氧化锆陶瓷治具，能够从根本上显著降低划伤率。这一材料升级，正成为半导体封装领域追求高良率与高稳定性的务实方向。
